APT-4-11-CA1 può fungere da extender LAN + PoE quando la distanza tra i dispositivi supera i 100 m. Se è possibile suddividere il cavo in sezioni di lunghezza inferiore a 100 m, è possibile utilizzare APT-4-11-CA1 per aumentare la portata senza la necessità di un alimentatore aggiuntivo, mantenendo al contempo la larghezza di banda completa di 100 Mbps.
La funzione LR150 (Long Range 150 m) integrata consente a tutte le porte di funzionare stabilmente fino a 150 m di cavo UTP a 100 Mbps con alimentazione PoE. Ciò consentirà l'installazione di telecamere senza l'utilizzo di un extender intermedio aggiuntivo.
Applicazioni di base:
come splitter per 3 ricevitori PoE (telecamere IP) alimentati da un singolo cavo UTP, ad esempio per l'installazione di telecamere aggiuntive al posto di telecamere esistenti senza modificare il cablaggio
in collegamento a cascata (serie) per collegare più dispositivi PoE IP su distanze superiori a 100 m di cavo UTP
la possibilità di alimentazione elettrica locale consente di realizzare una struttura complessa di punti di distribuzione in installazioni estese
APT-4-11 è progettato per interagire con qualsiasi dispositivo di rete, telecamera IP e altri dispositivi alimentati dallo standard PoE 802.3af/at.
La serie APT (Atte Power Tree) offre compatibilità con gli standard IEEE 802.3af/at/bt come ricevitori PoE e IEEE 802.3af/at su tutte le porte di uscita. Quando un dispositivo è collegato alle porte di uscita 2-4, il ricevitore viene identificato e, se si tratta di un dispositivo alimentato tramite PoE, l'alimentazione viene attivata sulla porta.
Lo switch APT ha la possibilità di essere alimentato da un alimentatore esterno tramite un connettore a vite aggiuntivo, nel qual caso la porta LAN 1 viene utilizzata come porta di rete LAN (senza alimentazione PoE).
Lo standard di identificazione PoE, lo stato operativo e la potenza disponibile per i ricevitori vengono indicati tramite LED:
PWR (rosso) - alimentazione
LED L1 ... L4 (verdi) - trasmissione sulle porte LAN 1 ... LAN 4
LED nelle porte RJ45 (rosso) – Alimentazione PoE nella porta
LED acceso (rosso) – identificazione come ricevitore PoE da 30 W
LED bt (rosso) – identificazione come ricevitore PoE da 60 W
Caratteristiche e funzioni principali:
può essere alimentato da un altro switch PoE in standard 802.3af, 802.3at, 802.3bt o PoE Passivo (porta PoE IN)
amplifica e distribuisce il segnale di rete (switch da 100 Mbps completamente funzionante)
alimentazione a cascata (un interruttore alimenta l'altro)
capacità di alimentare fino a 3 ricevitori PoE 802.3af/at
fino a 60 W di potenza totale se alimentato da UTP
elevato grado di protezione IP (IP68)
la funzione LR150 integrata aumenta la distanza massima di trasmissione a 150 metri
segnalazione chiara dello stato operativo e dell'identificazione
messa in servizio rapida e semplice senza parametri di configurazione
ampio intervallo di temperatura di esercizio

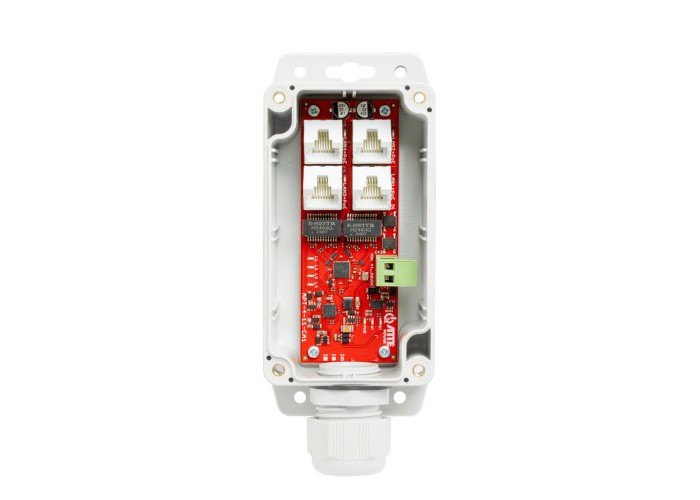

APT-4-11-CA1 è montato in un contenitore per esterni ABOX-CA1 dotato di un pressacavo M25 con un inserto per quattro cavi da 5 mm di diametro.
Il dispositivo viene montato tramite fori di montaggio. È anche possibile acquistare un adattatore aggiuntivo per palo che consente di montare il contenitore su un palo.
Il dispositivo ha un grado di protezione IP68, che lo rende una soluzione ideale per l'installazione in ambienti esterni. L'involucro garantisce la massima resistenza agli agenti atmosferici.
L'alloggiamento ABOX-CA1 può essere montato in diversi modi:
avvitandolo attraverso i fori di montaggio su qualsiasi superficie piana
utilizzando un adattatore aggiuntivo ADD-PMACA1, il modulo può essere montato su un palo
